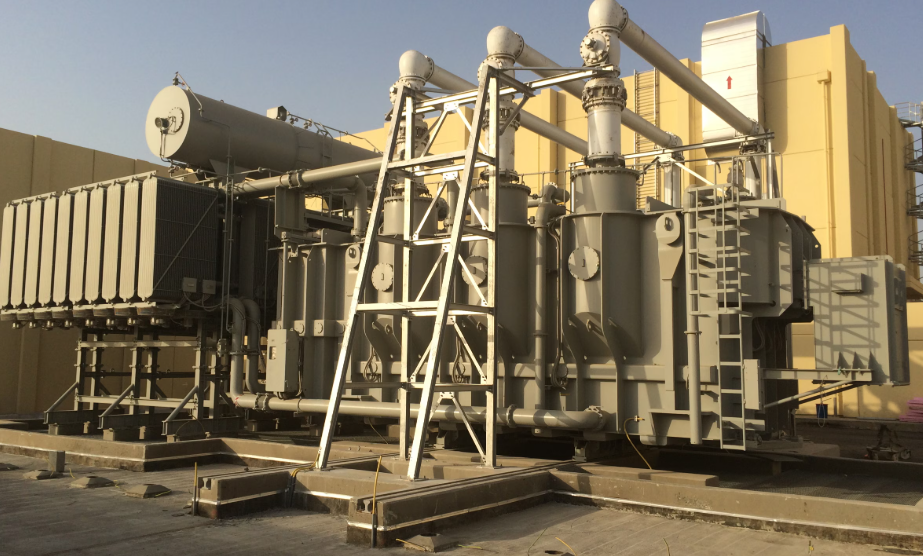

변압기의 성능을 평가하려면 단락 시험(Short-Circuit Test)을 정확히 수행하는 것이 중요합니다. 이 시험은 변압기 임피던스와 동손(구리 손실)을 측정하는 데 사용되며, 변압기의 효율과 전기적 특성을 이해하는 데 핵심적인 역할을 합니다. 이번 글에서는 단락 시험의 원리, 절차, 주요 주의사항 등을 자세히 살펴보겠습니다.
1. 단락 시험의 목적
단락 시험은 변압기의 2차 측을 단락(Short Circuit) 상태로 두고, 1차 측에 전압을 가해 성능을 분석하는 시험입니다. 주요 목적은 다음과 같습니다:
- 변압기의 임피던스 측정
- 부하 상태에서 발생하는 동손(구리 손실) 평가
- 단락 전류와 관련된 보호 장치 설정에 필요한 데이터 확보
2. 단락 시험의 원리
단락 시험은 변압기 2차 측에 전류가 흐르도록 2차 권선을 단락시키고, 1차 측에 낮은 전압을 가해 임피던스와 손실을 측정합니다. 시험 중 2차 측 단락은 실제 단락 사고를 모의한 상태를 재현하며, 이 과정에서 변압기의 전기적 특성을 분석합니다.
3. 단락 시험 절차
단락 시험을 수행하는 절차는 다음과 같습니다:
- 시험 준비: 변압기를 시험 회로에 연결하고, 2차 권선을 단락합니다.
- 입력 전압 설정: 1차 권선에 낮은 전압을 천천히 가합니다. 이때 전압은 정격 전압의 10% 이하로 제한됩니다.
- 측정: 1차 측의 전압(V), 전류(I), 그리고 입력 전력을 측정합니다.
- 계산: 측정값을 바탕으로 임피던스, 동손, 그리고 효율성을 계산합니다.
4. 단락 시험의 계산 공식
단락 시험 결과를 분석하기 위해 아래 공식을 사용합니다:
- 임피던스: Z = V / I (측정 전압 V와 전류 I로 계산)
- 동손: P = I2R (측정 전류 I와 권선 저항 R로 계산)
5. 단락 시험의 장점
단락 시험은 다음과 같은 장점이 있습니다:
- 변압기의 부하 상태를 모의하여 효율성을 사전에 분석 가능
- 임피던스와 동손 데이터를 정확히 측정하여 설계 검증 가능
- 보호 장치 설정에 필요한 데이터를 제공
6. 시험 시 주의사항
단락 시험은 고전류 상태를 모의하는 작업이므로, 다음과 같은 주의사항을 반드시 지켜야 합니다:
- 시험 장비와 변압기 연결 상태를 철저히 점검
- 전류와 전압을 점진적으로 증가시켜 안전성을 확보
- 시험 중 과열이나 이상 소음이 발생하면 즉시 작업 중단
7. 단락 시험 결과 예시
아래 표는 단락 시험 결과를 예시로 나타낸 것입니다:
| 측정값 | 값 |
|---|---|
| 1차 전압 (V) | 10V |
| 1차 전류 (I) | 5A |
| 입력 전력 (P) | 50W |
8. 참고 자료
단락 시험에 대한 자세한 정보를 원하시면 아래 링크를 참조하세요:
Short-Circuit Test - Electrical4U
9. 결론
단락 시험은 변압기의 성능과 안정성을 보장하는 중요한 과정입니다. 정확한 데이터를 기반으로 변압기의 효율성을 평가하고 시스템 안정성을 높이기 위해 정기적인 단락 시험을 권장합니다.
