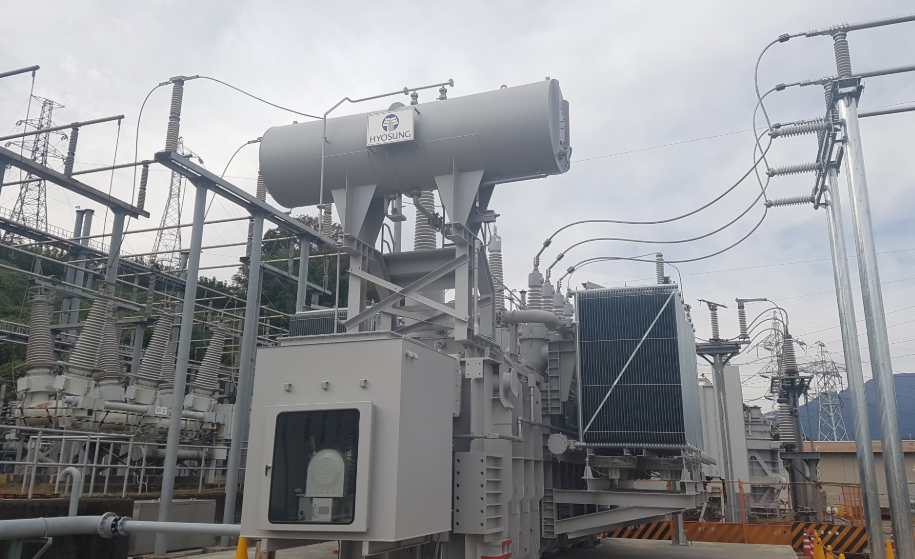

변압기의 성능과 안전성을 보장하기 위해 가장 기본적이면서도 중요한 시험 중 하나가 바로 절연 저항 시험입니다. 이 시험은 변압기의 절연 상태를 점검하고, 전기적인 문제를 사전에 예방하기 위해 반드시 수행해야 합니다. 이번 글에서는 절연 저항 시험의 기본 원리, 측정 절차, 그리고 결과 분석 방법까지 상세히 알아보겠습니다.
1. 절연 저항 시험이란?

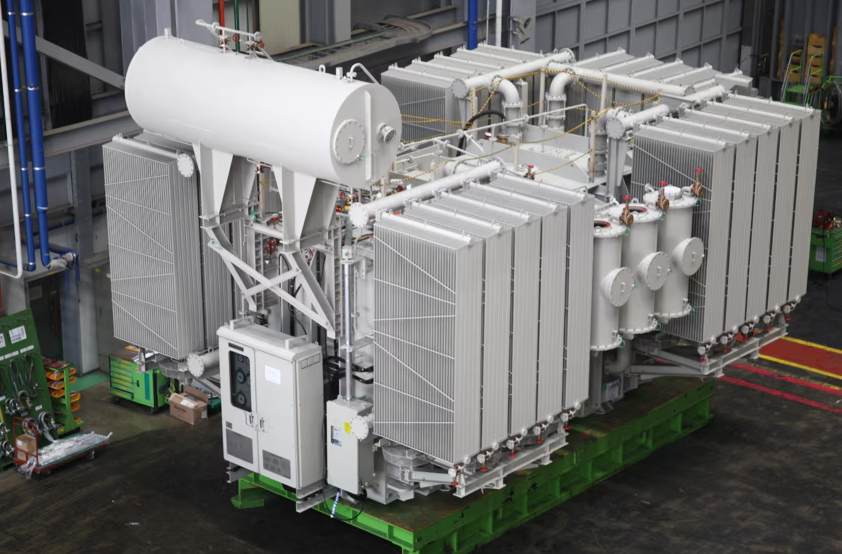

절연 저항 시험은 변압기의 권선과 외함(접지) 또는 권선 간 절연 상태를 평가하는 시험입니다. 절연이 제대로 되어 있지 않다면 전류가 누설되거나 단락사고가 발생할 수 있습니다. 이를 방지하기 위해 정기적으로 절연 저항을 측정하여 문제를 조기에 발견하는 것이 중요합니다.
2. 절연 저항 시험의 기본 원리
절연 저항 시험은 전압을 절연체에 인가하여 흐르는 미세한 누설 전류를 측정하고, 이를 통해 절연 저항값을 계산하는 방식으로 이루어집니다. 이때 사용하는 대표적인 장비가 바로 Megger입니다. Megger는 일정한 전압을 출력하며, 저항 값을 직접 표시해주는 간편한 도구입니다.
3. 절연 저항 시험의 측정 절차
절연 저항 시험은 다음과 같은 절차를 따릅니다:
- 시험 전 준비: 변압기를 완전히 정지시키고, 시험 대상 권선과 접지 간 연결 상태를 확인합니다. 주변 환경이 건조하고 청결한지 점검합니다.
- 장비 연결: Megger의 출력 단자를 시험 대상 권선과 접지에 연결합니다.
- 전압 인가: Megger의 전압을 설정하고 출력 버튼을 눌러 전압을 인가합니다. 일반적으로 500V, 1000V 또는 그 이상의 전압을 사용합니다.
- 측정 및 기록: Megger 화면에 표시되는 절연 저항 값을 읽고 기록합니다. 보통 단위는 메가옴(MΩ)으로 표시됩니다.
- 결과 분석: 측정값이 기준치 이상인지 확인합니다. 일반적으로 절연 저항 값은 변압기 용량과 설계에 따라 다르지만, 최소 1MΩ 이상이어야 안전하다고 평가됩니다.
4. 절연 저항 시험 시 주의사항
절연 저항 시험 중에는 몇 가지 주의사항을 반드시 지켜야 합니다:
- 시험 전 변압기를 반드시 전원에서 분리해야 합니다.
- Megger 출력 전압이 적정 수준인지 확인합니다.
- 시험 중 누군가가 장비나 변압기를 만지지 않도록 주의합니다.
5. 시험 결과의 활용
절연 저항 시험 결과는 변압기의 상태를 평가하는 데 중요한 데이터로 활용됩니다. 만약 측정값이 낮거나 급격한 변동이 있다면, 절연체의 손상 또는 오염 가능성을 의심할 수 있습니다. 이 경우 즉각적인 점검 및 보수가 필요합니다.
6. 절연 저항 시험의 한계와 보완
절연 저항 시험은 기본적인 절연 상태를 점검하는 데 효과적이지만, 고장 원인을 정확히 분석하는 데는 한계가 있습니다. 따라서 필요시 다른 시험(예: 유전정접 시험, 부분 방전 시험)과 병행하여 보다 정밀한 평가를 진행해야 합니다.
7. 변압기 절연 시험 관련 추가 자료
더 많은 정보와 자료를 원하시면 아래 링크를 참고하세요:
8. 마무리
절연 저항 시험은 변압기의 안전성과 효율성을 유지하기 위한 필수적인 과정입니다. 정기적인 시험과 결과 분석을 통해 사전에 문제를 예방하고, 변압기의 수명을 연장할 수 있습니다. 본 글을 통해 절연 저항 시험의 중요성과 절차를 이해하는 데 도움이 되길 바랍니다.
